熱水采暖系統按照循環動力可分為：自然循環熱水采暖系統、機械循環熱水采暖系統。

　　一、自然循環熱水采暖系統如圖所示，自然循環熱水采暖系統由鍋爐、散熱設備、供水管道、回水管道和膨脹水箱組成。

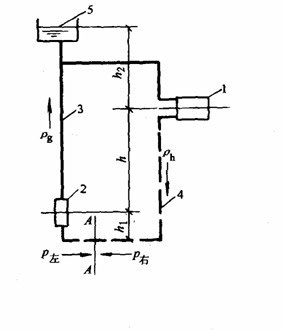

自然循環熱水采暖系統工作原理圖

1-散熱器 2-熱水鍋爐 3-供水管路 4-回水管路 5-膨脹水箱

　　膨脹水箱設在系統最高處，以容納系統水受熱后膨脹的體積，并排除系統中的氣體。

　　系統供水干管應順水流方向設下降坡度，坡度值為0.5％～1.0％。散熱器支管也應沿水流方向設下降坡度，坡度值為1％，以便空氣能逆著水流方向上升，汲集到供水干管最高處設置的膨脹水箱排除?；厮晒軕?yīng)該有向鍋爐方向下降的坡度，以便于系統停止運行或檢修時能通過回水干管順利泄水。

　　從上式中可以看出，自然循環作用壓力的大小與供、回水的密度差和鍋爐中心與散熱器中心的垂直距離有關。

　　當供、回水溫度一定時，為了提高采暖系統的循環作用壓力，鍋爐的位置應盡可能降低。為此，自然循環采暖系統的作用壓力一般都不大，作用半徑不超過50m。

　　二、機械循環熱水采暖系統是依靠水泵提供的動力使熱水流動循環的采暖系統。它的作用壓力比自然循環采暖系統大得多，所需管徑小，采暖系統形式多樣，供熱半徑長。

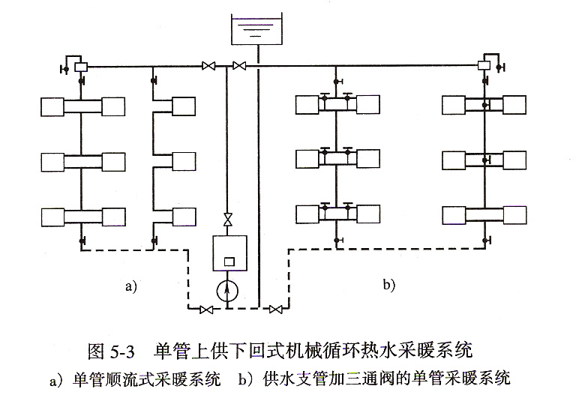

　　如右圖所示，采暖系統由熱水鍋爐、供水管道、散熱器、回水管道、循環水泵、膨脹水箱、排氣裝置、控制附件等組成。

　　同自然循環采暖系統比較有如下一些特點：

　　1.循環動力不同  機械循環以水泵作循環動力，屬于強制流動。

　　2.膨脹水箱同系統連接點不同  機械循環采暖系統膨脹管連接在循環水泵吸入口一側的回水干管上，而自然循環采暖系統多連接在熱源的出口供水立管頂端。

　　3.排氣方法不同  機械循環采暖系統利用專門的排氣裝置（如集氣罐）排氣，例如上供下回式采暖系統，供水水平干管有沿著水流方向逐漸上升的坡度（俗稱“抬頭走”坡度值多為0.3‰）在最高點設排氣裝置。

　　4.坡度不同  自然循環順水流方向設下降的坡度；機械循環順水流方向設上升的坡度。
