現在的競爭壓力這么大，同樣的在二級建造師考試中，也是壓力很大的，所以在備考考試的時候，一定要努力啦！為了幫助小伙們，接下來小編帶大家學習二級建造師建筑工程第十四講施工進度管理：網絡計劃方法。

2019二建搶分 掃碼打卡

　　02　網絡計劃方法在建筑工程中的應用

　　一、雙代號網絡圖含義

　　案例1

　　背景：

　　項目經理決定將整個施工任務劃分成7個工作(A、B、C、D、E、F、G)。編制了施工總進度計劃雙代號網絡圖如下(單位：月)

　　



　　問題：

　　1.指出該施工總進度計劃雙代號網絡圖含義;

　　2.寫出各工作的緊后工作和持續時間;

　　3.寫出各工作的緊前工作。

　　分析與答案：

　　1.整個施工任務由哪幾項工作組成;每項工作的計劃完成時間;工作之間的邏輯關系。

　　2.　

　　3.　　

　　案例2

　　背景：

　　某住宅工程，磚混結構，地上7層。施工項目部將整個施工任務劃分成8個工作(A、B、C、D、E、F、G、H)。編制了施工進度計劃雙代號網絡圖如下(單位：月)

　　



　　問題：

　　1.指出該施工進度計劃雙代號網絡圖含義;

　　2.寫出各工作的緊后工作和持續時間;

　　3.寫出各工作的緊前工作。

　　分析與答案：

　　1.整個施工任務由A～H八項工作組成;每項工作的計劃完成時間;工作之間的邏輯關系。

　　2.　　

　　3.　　

　　二、雙代號網絡圖繪制方法

　　案例1

　　背景：

　　項目經理決定將某二室一廳住宅裝修工程施工任務分解成四個工作A、B、C、D。各工作計劃持續時間和邏輯關系見下表：

　　

　　問題：

　　1、繪制本工程施工計劃進度雙代號網絡圖

　　分析與答案：

　　1.

　　



　　雙代號網絡圖表達:A工作結束，B工作開始

　　稱A工作是B工作的緊前工作;B工作是A工作的緊后工作。

　　稱A、B工作先后開工的順序關系稱為邏輯關系。

　　如需要表達A工作是B、C工作的緊前工作;B、C工作是A工作的緊后工作，則：

　　



　　如需要表達A、B工作是C工作的緊前工作;C工作是A、B工作的緊后工作。則:

　　



　　如需要表達B工作是A工作的緊后工作;D工作是C工作的緊后工作，且D工作是A工作的緊后工作。則:

　　



　　如需要表達B工作是A工作的緊后工作，且B工作是C工作的緊后工作;D工作是C工作的緊后工作，則:

　　

　　

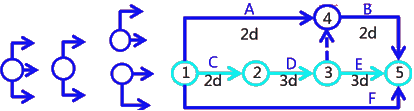

　?、佼嬤壿嬯P系草圖

　?、诤喜⑵瘘c與終點節點

　　③填入節點號

　?、軜顺龀掷m(xù)時間

　　



　　本工程施工進度計劃雙代號網絡圖

　　案例2

　　背景：

　　項目經理決定將某二室一廳住宅裝修工程施工任務分解成四個工作A、B、C、D。各工作計劃持續時間和邏輯關系見下表：　　

　　問題：

　　1.繪制本工程施工計劃進度雙代號網絡圖

　　分析與答案：

　?、佼嬤壿嬯P系草圖

　?、诤喜⑵瘘c與終點節點

　　③填入節點號

　?、軜顺龀掷m(xù)時間

　　



　　施工進度計劃雙代號網絡圖

　　案例3

　　背景：

　　(2018年試題節選)某辦公樓工程，鋼架結構，鉆孔灌注樁基礎，地下一層，地上20層，總建筑面積25000m2，其中地下建筑面積3000m2，施工單位中標后與建設單位簽訂了施工承包合同。合同簽訂后，施工單位實施了項目進度策劃。其中上部標準層結構工作安排如下：

　　上部標準層結構工序安排表

　　問題：1.繪制本工程施工計劃進度雙代號網絡圖

　　分析與答案：　　

　?、佼嬤壿嬯P系草圖

　　②合并起點與終點節點

　?、厶钊牍?jié)點號

　　④標出持續時間

　　



　　三、(線路列舉法)判斷雙代號網絡圖關鍵線路和關鍵工作

　　案例1

　　背景：

　　項目經理決定將某二室一廳住宅裝修工程施工任務分解成四個工作A、B、C、D。并根據工作之間的邏輯關系，在開工之前編制了該工程施工進度計劃雙代號網絡圖如下:(單位：天)

　　



　　問題：

　　1.指出該工程雙代號網絡計劃關鍵線路、計劃關鍵工作、計劃工期。

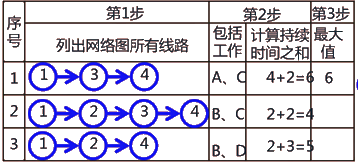

　　分析與答案：

　　



　　最大值對應的線路就是計劃關鍵線路①→③→④

　　其它線路就是非關鍵線路

　　關鍵線路上的工作就是計劃關鍵工作A、C

　　其它工作就是非關鍵工作B、D

　　最大值就是計劃工期T=6d

　　案例2

　　背景：

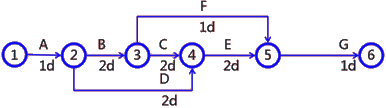

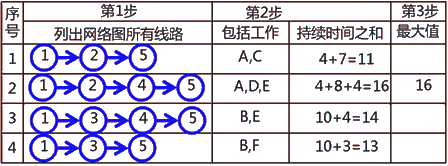

　　項目經理決定將某二室一廳住宅裝修工程施工任務分解成6個工作A、B、C、D、E、F。并根據工作之間的邏輯關系，在開工之前編制了該工程施工進度計劃雙代號網絡圖如下:

　　問題：

　　1.指出該工程雙代號網絡計劃關鍵線路、計劃關鍵工作、計劃工期。

　　

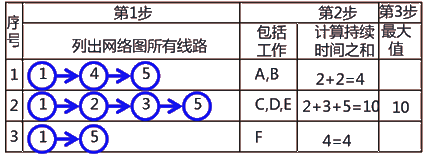

　　分析與答案：

　　



　　



　　四、(線路列舉法)計算雙代號網絡圖非關鍵工作總時差方法

　　案例1

　　背景：

　　項目經理決定將某二室一廳住宅裝修工程施工任務分解成6個工作A、B、C、D、E、F。并根據工作之間的邏輯關系，在開工之前編制了該工程施工進度計劃雙代號網絡圖如下:

　　



　　問題：

　　1.指出計劃關鍵線路。

　　2.計算A工作、E工作、F工作總時差。

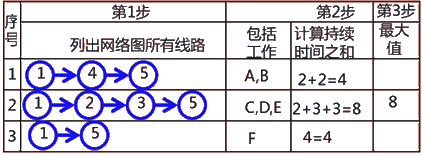

　　分析與答案：

　　1.

　　



　　2.

　　



　　案例2

　　背景：

　　項目經理決定將某二室一廳住宅裝修工程施工任務分解成6個工作A、B、C、D、E、F。并根據工作之間的邏輯關系，在開工之前編制了該工程施工進度計劃雙代號網絡圖如下:

　　



　　問題：

　　1.指出計劃關鍵線路。

　　2.計算C工作、B工作、F工作總時差。

　　分析與答案：

　　1.

　　



　　計劃關鍵線路

　?、?rarr; ②→ ④→⑤

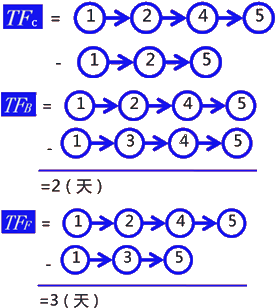

　　2.

　　



　　五、線路列舉法計算雙代號網絡圖實際工期方法

　　案例1

　　背景：

　　項目經理決定將某二室一廳住宅裝修工程施工任務分解成6個工作A、B、C、D、E、F。并根據工作之間的邏輯關系，在開工之前編制了該工程施工計劃進度雙代號網絡圖如下:

　　



　　施工過程中發生了如下事件。

　　事件1：由于現場停電，導致A工作實際持續時間變?yōu)?天;

　　事件2：由于裝修材料未按時進場，導致B工作實際持續時間變?yōu)?天。

　　其它工作按照原計劃持續時間完成，工作之間邏輯關系沒有變化。

　　問題：

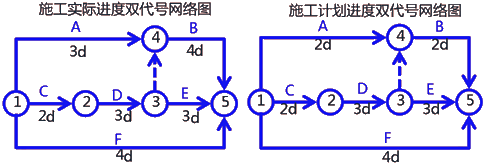

　　1.繪制施工實際進度雙代號網絡圖。

　　分析與答案：

　　1.

　　



　　

　　案例2

　　背景：

　　項目經理決定將某二室一廳住宅裝修工程施工任務分解成6個工作A、B、C、D、E、F。并根據工作之間的邏輯關系，在開工之前編制了該工程施工計劃進度雙代號網絡圖如下:

　　



　　施工過程中發生了如下事件

　　事件1：由于現場停電，導致E工作實際持續時間變?yōu)?天。其它工作按照原計劃持續時間完成，工作之間邏輯關系沒有變化。

　　問題：

　　1.計劃工期是多少?

　　2.實際工期是多少?

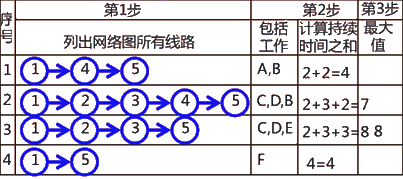

　　分析與答案：

　　1.

　　



　　2.

　　



　　案例3

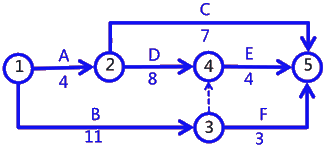

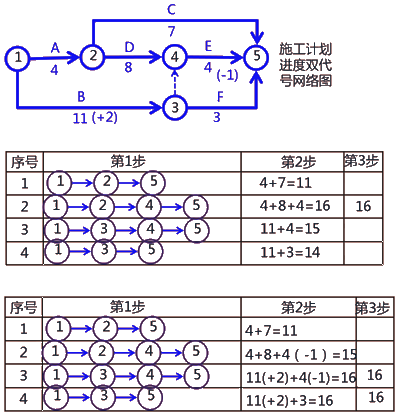

　　背景：施工項目部編制了施工計劃進度雙代號網絡圖如下(單位：月)并得到了監理工程師的批準。

　　施工過程中發生了如下事件:

　　事件1：由于鋼材供應不及時，導致工作B實際持續時間比計劃持續時間增加了2個月。

　　事件2：由于增加了勞動力和周轉材料，工作E實際持續時間比計劃持續時間縮短了1個月，

　　其它工作均按照原計劃完成。

　　



　　問題：

　　1.計劃工期和實際工期是多少。

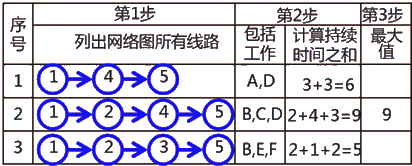

　　分析與答案：

　　



　　案例3

　　背景：

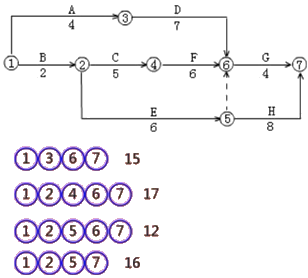

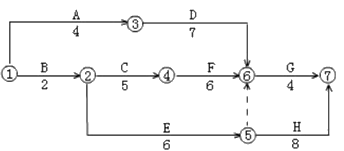

　　(2010年試題節選)某寫字樓工程，地下1層，地上10層，當主體結構已基本完成時，施工企業編制了裝飾工程施工進度網絡計劃，經總監理工程師審核批準后組織實施。如下圖(時間單位，天)：

　　



　　在施工過程中發生了以下事件：

　　事件一：工作E原計劃6天，由于設計變更改變了主要材料規格與材質，經總監理工程師批準，E工作計劃改為9天完成，其他工作與時間執行網絡計劃。

　　問題：：

　　1.指出本裝飾工程網絡計劃的關鍵線路(工作)，計算計劃工期。

　　2.指出本裝飾工程實際關鍵線路(工作)，計算實際工期。

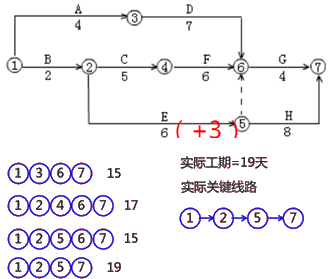

　　分析與答案：

　　1.

　　



　　計劃工期=17天

　　計劃關鍵線路

　　①→ ②→ ④→⑥→ ⑦

　　計劃關鍵工作B、C、F、G

　　2.

　　



　　實際工期=19天

　　實際關鍵線路

　?、?rarr; ②→ ⑤ → ⑦

　　實際關鍵工作B、E、H
